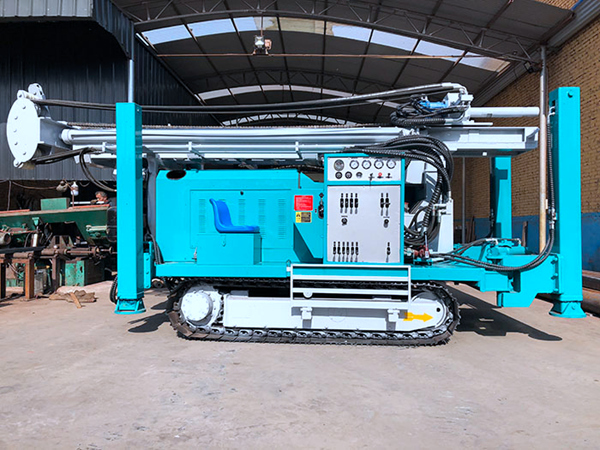

水井鉆機機構組成
發布時間:2021/05/26
1、液壓油泵:為雙聯式,大排量泵為動力頭提供動力,小排量泵為四個支腿油缸、起落桅桿油缸、加力/提升滑車油缸提供動力。
2、四個支腿:小型打井設備由液壓油缸和固定架組成??稍诠ぷ鳜F(xiàn)場調整機體的水平度,起到支撐和穩定機體的作用。
3、桅桿:為巨型鋼管、槽鋼和角鋼組合焊接的框架結構,以兩側槽鋼的內槽為動力頭上下運行的軌道,保證鉆孔的垂直度。打井桅桿的起落由液壓油缸完成。
4、動力頭:采用齒輪減速箱的機構,其低速軸中間有一個大孔的芯軸,芯軸的上口可與混凝土灌注設備的膠管接口連接,進行灌注混凝土;芯軸的下口通過法蘭盤連接鉆桿、鉆頭。高速軸由大扭矩液壓馬達驅動。
